日本IMAO今尾QLSWC100R旋转夹的原理和使用方法

更新时间：2025-12-18

浏览次数：30

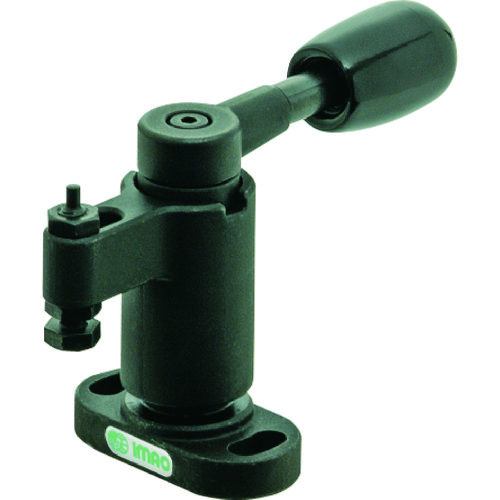

日本IMAO今尾QLSWC100R旋转夹的原理和使用方法因其具体类型和应用场景而异，QLSWC100R旋转夹由夹持机构、旋转机构（轴承、转轴、齿轮）部分组成。

一、旋转夹的工作原理

夹持机构先将工件牢固夹紧，通过旋转机构，使整个夹持单元（连同工件）绕设定轴线精确旋转一定角度（如90°、180°，或连续360°）。旋转后可进行多面加工、检测、焊接或装配，无需重新装夹工件，提高效率与精度。减少重复定位误差，提升加工一致性，适用于自动化生产线。

二、使用方法

步骤 1：安装与固定：将旋转夹安装在工作台、转台或机器人末端执行器上，确保稳固。连接气源。

步骤 2：放置工件：将待加工工件放入夹持区域，注意对准定位基准。

步骤 3：夹紧工件：手动旋紧手柄，或启动气动/电动夹紧装置，确保工件无松动。

步骤 4：执行旋转：转动手轮或旋钮，带动工件旋转至所需角度（常配有角度刻度或限位销）。

步骤 5：加工/操作：在新角度下进行铣削、钻孔、焊接、喷涂等操作。

步骤 6：释放与取出：松开夹紧机构，取下工件。

三、使用注意事项

负载限制：不可超过旋转夹的承重或扭矩，否则会损坏轴承或传动部件。

润滑维护：定期给旋转轴和轴承加注润滑脂，防止卡滞。

精度校准：长期使用后需检查回转精度和重复定位精度。

安全防护：旋转过程中禁止触碰运动部件，尤其在自动化产线中应加装防护罩。
